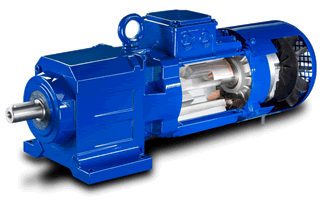

Мотор-редуктор

выполнен как мотор 2038193-1, однако мотор в конфигурации IE2 с тормозом согласно каталогу Зубчатые-присоединительные размеры и габариты идентичны. BF70Z-04 / DHE09XA4C-S / EHX040A9 / SP Мини-мотор-редуктор с вводным пружинным тормозом Тип: BF70Z-04 / DHE09XA4C-S / EHX040A9 / SP Мощность двигателя (кВт): 2,2 до: H2 / H4 Скорость AW (г / мин): положение коробки 9.4 Терминал: I / C Крутящий момент (Нм): 2200 Размеры: BF70-BF70Z Эксплуатационный коэффициент Fb: 2.4 Каталог: B 2010 Стандартная защита от коррозии Краска: RAL 7031 Общая толщина покрытия 40 микрон С 2. Шильдик с номинальными данными Тип H2 до 30 ° наклоненной дизайн H4. Тип трансмиссии: Тип: BF70Z 3 -ступенью плоская шестерня Выполнение кода 04: перчатка с проворачивания : Полый вал с пазом (d: 80 мм) Общее сокращение: 154.0 Дополнительные / специальные характеристики: 2 резиновые прокладки поставляются отдельно. Исполнение двигателя: Тип: трехфазный с короткозамкнутым ротором DHE09XA4C-S Напряжение (V): 400 Номинальная частота вращения (об / мин): 1440 Статор схема: Защита IP Y п EN 60529 IP 65 :. Частота (Гц): 50 IC охлаждения в соответствии с EN 60034-6: IC 411 Номинальный ток (A): 4,75 в соответствии с DIN VDE 0530-1 / EN 60034-1 Коэффициент мощности (COS PHI) 0,79 Размер клеммной коробки: KAG2 Тепловой класс: F Эффективность согласно EN 60034-2-1: IE2 - 84,5% Исполнение тормоза: Рабочий тормоз прилагается тормоз на ограждении вентилятора Тип: Single загруженным тормоз EHX 040 9 Тормозной момент: 32,0 Нм Защита IP по EN 60 529: IP 65 Аксессуары Размеры: N-EH V катушка 103 ток:: Напряжение катушки 0,62 Структура кабеля, концевые концы соленоида с выпрямительной из клеммной коробки двигателя. С помощью стандартного выпрямителя, встроенного в клеммной коробке двигателя Тип: SG 3575 B Напряжение питания переменного тока 50/60 Гц: 220..230 В постоянного тока Выход: 103 В Подключение к источнику питания: 00:44 Пожалуйста, обратите внимание: Двигатель подключается через CAGE-CLAMP (зажимные)! CAGE-CLAMP является зарегистрированной торговой маркой WAGO
